高密科技孵化器能耗監測系統
發布時間：2021-04-26 16:24
作者：admin 次數：次
李茫茫
安科瑞電氣股份有限公司，上海 嘉定 201801；
摘要：本文介紹高密科技孵化器，采用智能電力儀表采集配電現場的電能消耗數值。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-5000能耗監測系統實現配電回路用電的實時監控。
關鍵詞：公建項目；能耗監測系統；Acrel-5000;
1 引言
統計顯示，我國建筑能耗約占全國總能耗的28%，在我國每年新建的20億平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，僅有4%采取了節能措施，具有巨大的節能空間，能耗監測系統推廣已經勢在必行。節能降耗，計量先行。
2 設計依據
GB-T 15587-2008《公建企業能源管理導則》
《評價企業合理用電技術導則GB》
《企業節能規劃編制通則》
《企業能源審計技術通則-GB》
GBT23331-2009 《能源管理體系要求》
GB-50052-2009 《供配電系統設計規范》
u 能耗計量裝置國家及行業標準
DL/T 645-1997 多功能電能表通信規約
DL/T 645-2007 多功能電能表通信規約
CJ/T 188-2004 戶用計量儀表數據傳輸技術條件
GB/T 19582-2008 基于Modbus協議的公建自動化網絡規范
3 項目概況
高密科技孵化器位于濰坊高密，處于山東半島藍色經濟區和膠東半島高端產業聚焦區的核心地帶及“青濰一體化”的重要節點。
孵化器配電箱里的安科瑞DTSD1352電能表均接入Acrel-5000能耗監測系統，對電能消耗的情況進行監管，隨時掌握能耗情況，提高節能意識。
4 系統架構

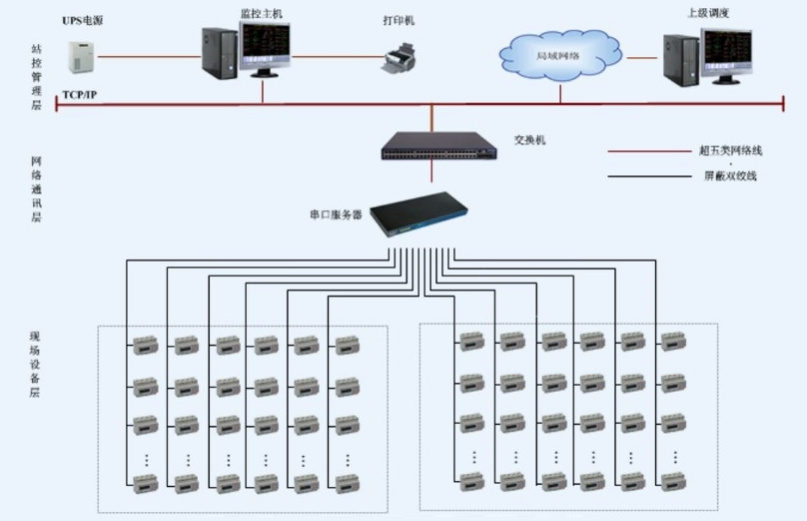

安科瑞Acrel-5000建筑能耗分析管理系統以工作站主機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集、開關狀態監測及遠程管理與控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：高密科技孵化器項目能耗系統站控管理層及網絡通訊層?，F(xiàn)場共有46只安科瑞DTSD1352電能表。
系統結構圖
5 系統軟件模塊

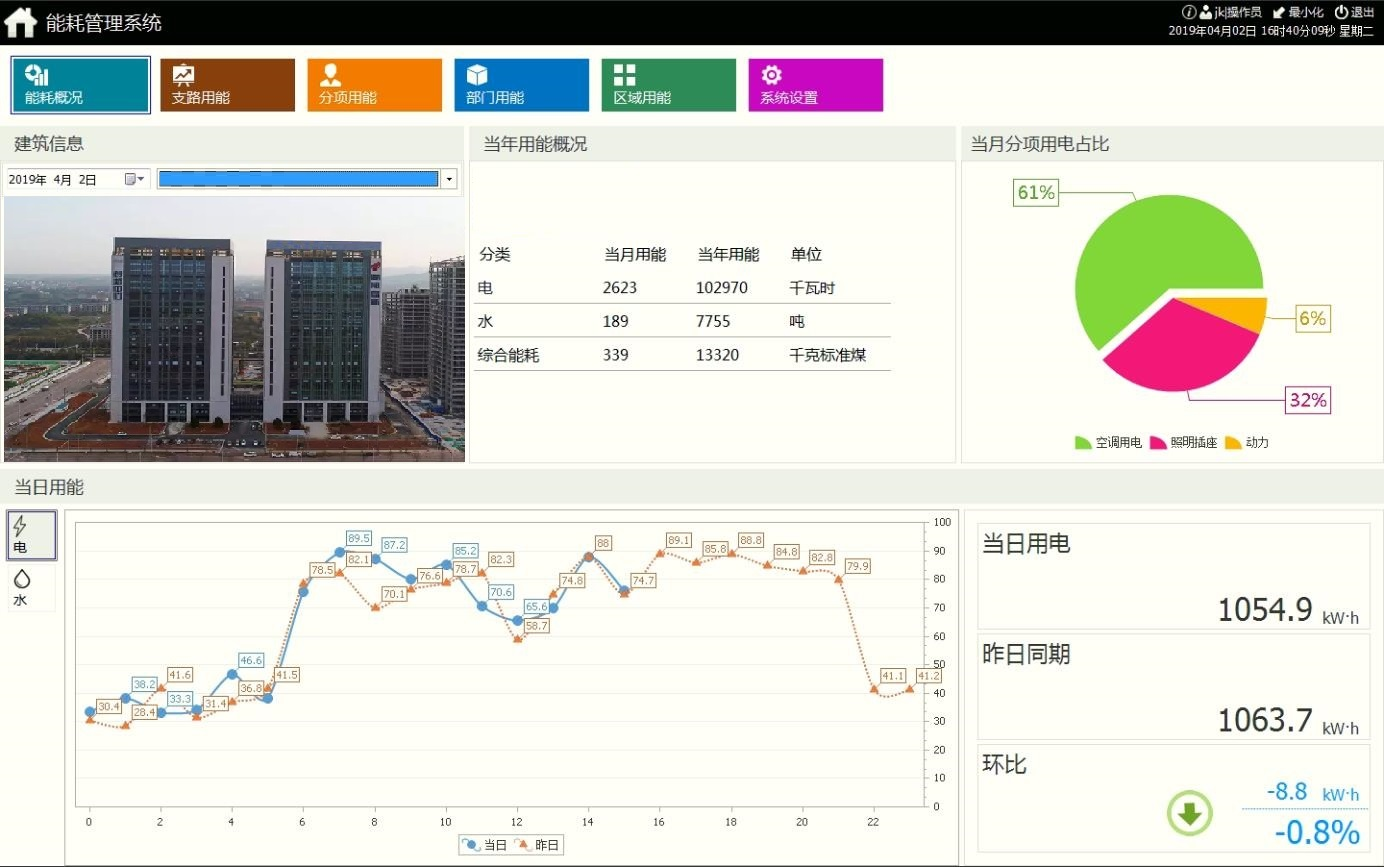

u 綜合能耗主界面
反映建筑當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗；
通過表計計量電能消耗，界面下方顯示電能的當日逐時用能曲線；單擊每個分類能耗的上部區域，可跳轉到該分類能耗的用能分析主界面；
可通過下拉框切換建筑，建筑圖片可根據項目要求替換；
u 分類能耗主界面
反映某分類能耗（例如電）當日及昨日同期、當月及上月同期、當年及上年同期的用能及對比，增長百分比及增加值；
反映某分類能耗過去48小時、過去31天、過去12個月、過去3年的用能趨勢；
反映某分項能耗的當月用能餅圖；
反映某分類能耗當年各月用能同比分析圖；

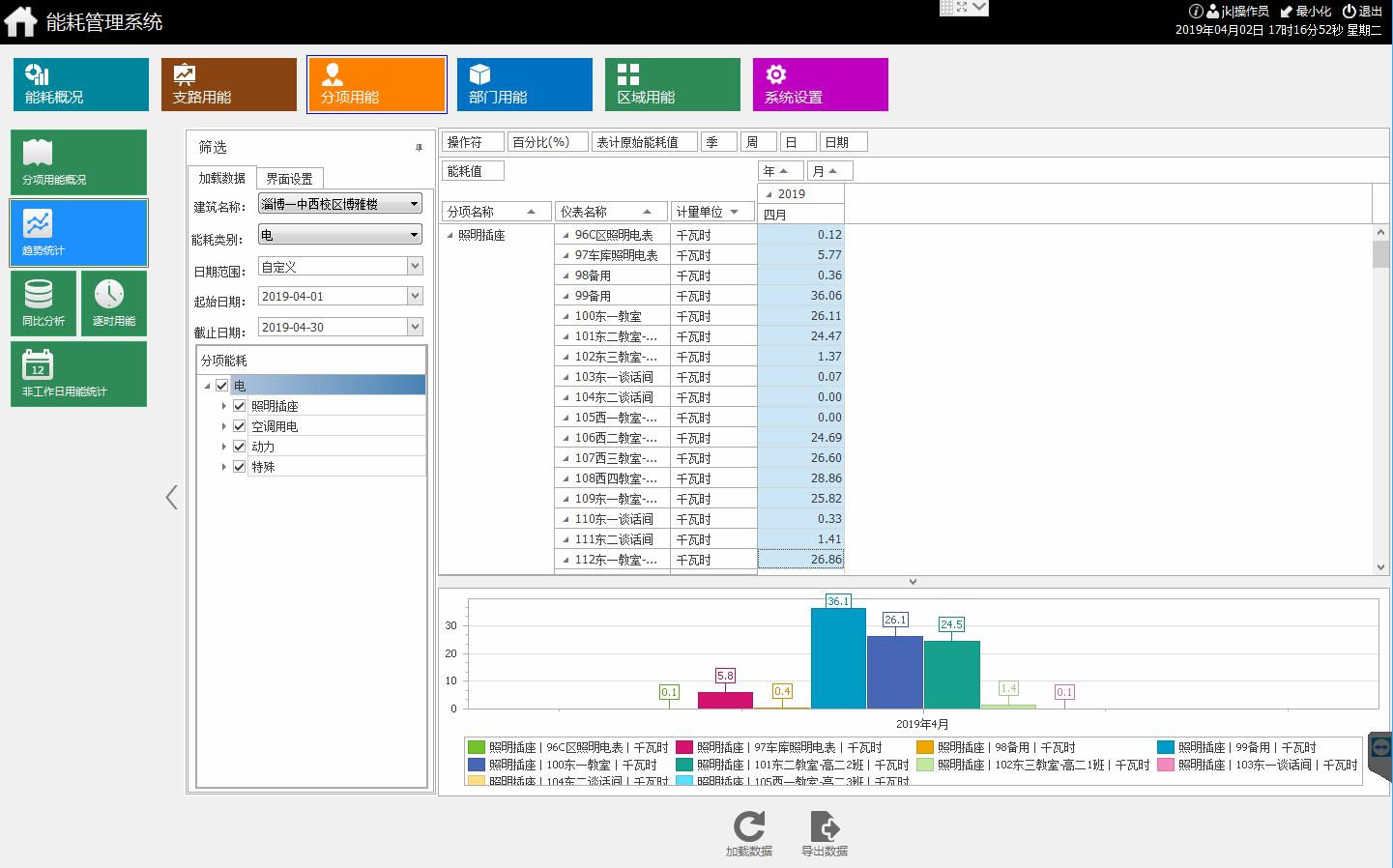

u 分類能耗支路用能統計報表
可靈活選擇支路，并統計某段時間內支路用能的日、月、周、季、年用能；
通過透視表功能強大，用戶可進行多種數據統計，并對數據進行組合排序；
統計數據可通過柱狀圖、點線圖、堆積圖、餅圖等多種圖表展示；
統計數據可導出至Excel；
u 分類能耗支路非工作日用能
統計對各支路工作日和非工作日用能，非工作日可通過系統靈活設置
統計數據可導出至Excel；
u 分類能耗支路同比分析
統計各支路當年每月用能及去年同期用能；
u 分類能耗支路用能集抄
查詢各支路任意兩個時間的表計讀數，并計算出差值；
時間精度到分鐘；

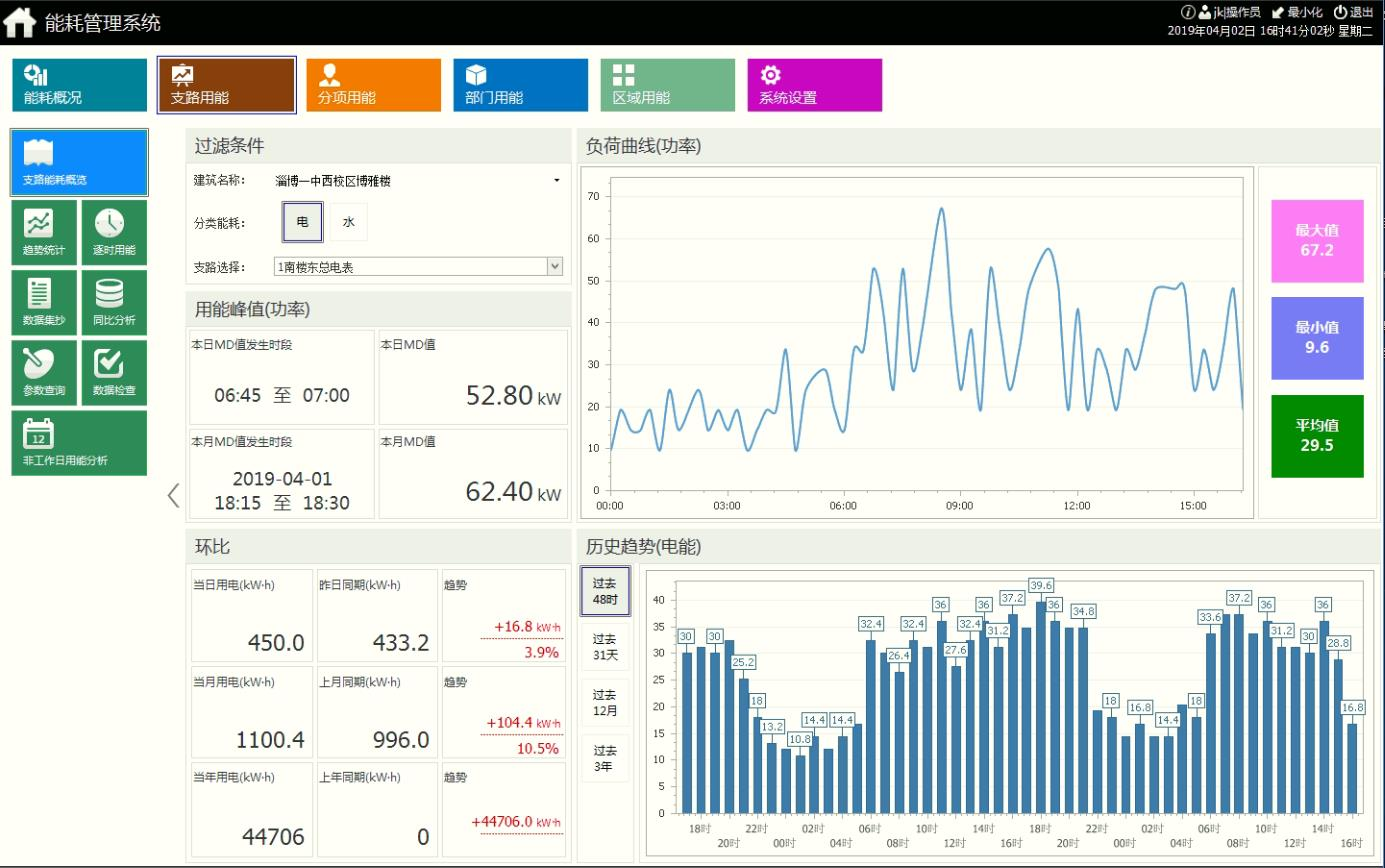

u 分類能耗支路分時段用能趨勢分析
可查詢?nèi)我恢纺扯螘r間內的用能參數（例如電壓、電流、功率、功率因數等），具體可查詢的參數與安裝的儀表和系統配置有關，查詢時不可跨月；
數據以圖表或表格的形式顯示，圖表可通過鼠標操作放大、縮小、移動；可對數據進行排序（值、值）；
數據可導出至Excel;
u 配置選項
依照相關技術規范配置建筑的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；
配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；
配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；
配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；
配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；
配置建筑中某用能區域?qū)?yīng)的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊
6 前景展望
根據高密科技孵化器能耗運行效果分析，建立典型能耗分析模型，統一分析。
u 建立建筑能耗計量體系，把脈建筑能耗，發現能耗黑幕，節能改造更有針對性，同時通過計量收費、績效考核等管理措施鞏固節能改造成果。
u 通過增加自動化節能設備，制定設備運行策略，減少人為干預，集中管控，使節能設備正在實現節能。
u 通過能耗監測系統提供的同環比分析數據量化節能改造成果，程度的展現節能效果。
7 結束語
建筑是節能大戶和節能重點，做好高密科技孵化器的節能工作，對促進和帶動節能工作，實現節能減排目標具有重要意義。
